室内装修图纸怎么画：从概念到落地的全流程指南
室内装修图纸不仅是施工队的“作战地图”，更是业主与设计师沟通载体。一张清晰、专业、全面的图纸，能直接决定装修的成败，避免返工与预算超支。这篇文章将为您系统梳理室内装修图纸的绘制流程、核心要素以及实战中技巧。
图纸绘制前准备
在动笔之前，必须明确图纸的用途和比例。不同的图纸服务于不同的环节：

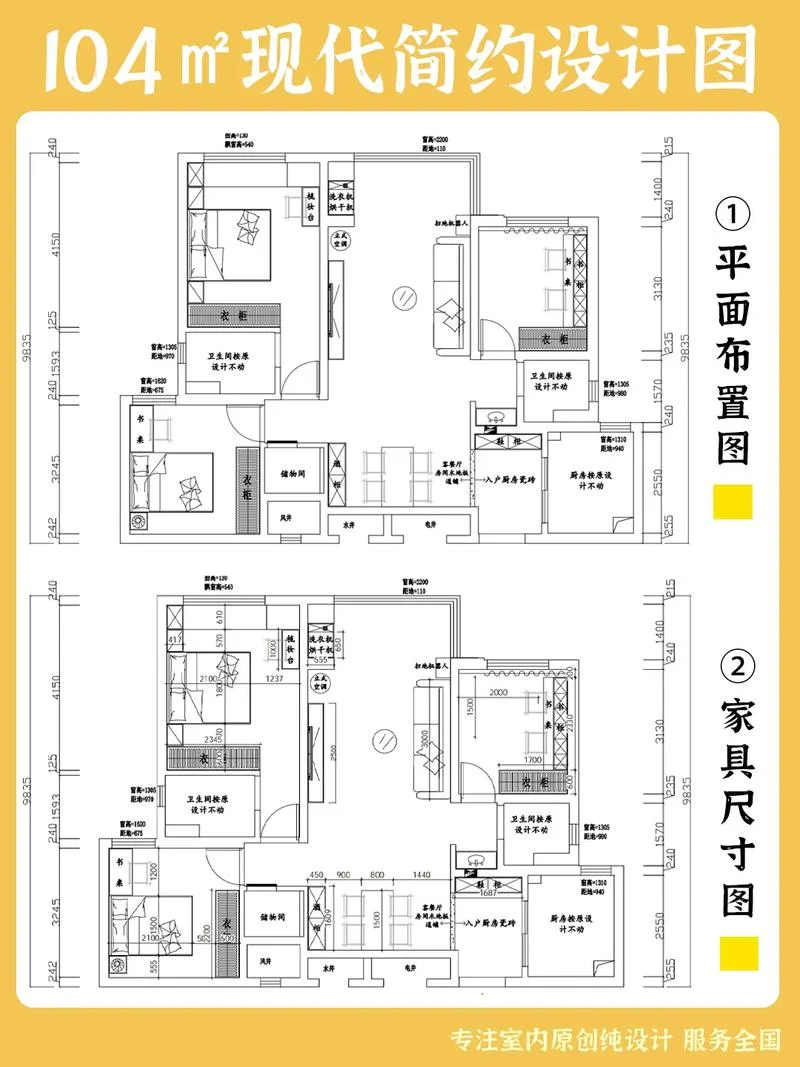

平面图：展示房屋布局，决定水电点位和家具摆放。
立面图：展示墙体的装饰面（墙面、地面、天花），决定造型和色彩风格。
剖面图：展示垂直方向的结构关系，解决空间高度问题。
节点大样图：放大局部细节，如门窗安装、水电管穿墙连接。
比例选择（Scale）
比例是图纸的灵魂，它决定了图纸上的一毫米代表现实中的多少。
| 比例类型 | 常见数值示例 | 适用场景 | 绘图特点 |
|---|---|---|---|
| 大比例 | 1:50, 1:100, 1:200 | 平面图、立面图、剖面图 | 细节丰富，线条清晰，适合查看具体尺寸和造型；但细节较密，整体画面显得拥挤。 |
| 中比例 | 1:20, 1:30, 1:50 | 节点大样图、局部结构图 | 重点突出，能看清复杂的连接关系，便于施工队理解特殊构造。 |
| 小比例 | 1:1000, 1:10000 | 总平面布置图、方案设计阶段 | 整体布局清晰，不纠结于细部，适合宏观把控。 |
? 实用数据建议：
在绘制平面图时，建议使用 1:50 或 1:100 的比例。
优势：既能看清房间内部细节（如插座位置），又能保证图纸不过于密集。
对比：若运用 1:20 的比例，图纸会特别紧凑，导致墙体线条重叠，难以阅读；若运用 1:1000，则失去了室内装修的精细度，难以指导具体施工。
室内装修图纸的绘制步骤
绘制图纸遵循“先整体后局部，由外向内”的逻辑。
步：绘制平面布局与标高
这是最基础也是最关键的一步。 基准线：以房间长边的中点为起点，画出一条水平长线作为基准线。 标高系统：从基准线开始，向下标注室内地面标高（设为 0.000m），向上依次标注各层地面、吊顶底标高、顶棚标高、门窗洞口高度等。 墙体定位：根据墙体位置线，确定门洞、窗洞的宽度和高度。
步：绘制立面图（Front, Side, Top Views）
立面图主要用于表现装修效果。 尺寸标注：标注各面的开间（宽度）和进深（深度）。 线条表达： 实线：用于表示墙体、门窗框、固定装饰线条。 虚线：用于表示看不到的墙体或遮挡物。 点划线：用于表明门窗的开启方向。 色彩搭配：根据设计风格，适当运用渐变色或不同色块区分不同材质（如墙面刷白，地面刷木色）。步：绘制剖面图（Cross-section）
剖面图是空间设计的“透视眼”。 作用：展示垂直方向的结构关系，管道如何穿过墙体、吊顶如何悬挑、空调出风口的高度等。 绘制技巧：确保剖面图的比例与平面图一致，并标注清楚各层的建筑标高。第四步：绘制节点大样图
对于复杂的细节，如防水层施工、水电管线走向、门窗五金安装，必须绘制专门的节点图。 内容：必须包含材料名称、厚度、安装位置、施工工艺（如“先做防水，再贴砖”）。 注意：严禁将复杂的节点图直接画在复杂的平面图上，否则会导致线条混乱，失去可读性。关键注意事项与避坑指南
在装修图纸设计中，以下三个细节是导致后期纠纷的根源：
1. 标高细节决定成败
错误做法：只标整体层高，未标注细部标高。
后果：导致吊顶过深、灯具安装位置不对、窗户无法开启或低于窗外视线。
正确做法：在平面图和剖面图上，务必标注出窗台标高、踢脚线高度、吊柜底部高度等关键细部尺寸。
2. 管线走向的合理性
水电图纸中，强弱电间距应符合规范（大于 30cm），并标注具体走向。
建议在水电图纸中加入3D 渲染图，让施工队直观感受空间效果，减少“走错线”的概率。
3. 材料尺寸的精确标注
门窗洞口尺寸需考虑开启方向和五金配件（如合页、铰链）的厚度。
墙面找平层厚度需在立面图中明确，避免后期刷漆时预留不足导致开裂。
室内装修图纸的绘制是一项严谨的工程活动，而非简单的绘图游戏。它需要设计师对空间美学、建筑规范以及施工工艺有深刻的理解。
对于普通用户而言，理解图纸不仅仅是看懂线条，更是学会审阅图纸：
看平面图，确认空间合理性；
看标高，确认细节是否合理；
看节点，确认施工可行性。
只有将图纸绘制得既符合规范又美观实用，才能将美好的构想完美落地，让的居住空间真正服务于生活。
