立体方块图形怎么画：从平面思维到空间构建的全方位指南
在艺术设计、建筑制图、游戏建模以及平面设计的教学中，“立体方块图形”（3D Cube）是最基础也是最重要的几何单元。掌握其画法，不仅意味着掌握了透视原理，更体现了从二维平面向三维空间转换能力。这篇文章将深入探讨立体方块图形的绘制技巧，涵盖正视图、侧视图及组合形态，并通过数据说明表格直观展示不同视角下的空间占比。
核心原理：透视与比例
立体方块图形的绘制，本质上是将“平面的矩形”转化为具有长、宽、高的“空间立方体”。其核心逻辑在于灭点（Vanishing Point）的运用。在透视线中，所有平行于投影面的线条都会汇聚于一点（即灭点）。
正前方视角：长方形的长边为真实长度，宽边为真实宽度。
侧前方视角：长边变为真实长度，宽边缩短。
斜上方视角：长边、宽边、高边均发生透视变形，需通过辅助线还原真实尺寸。

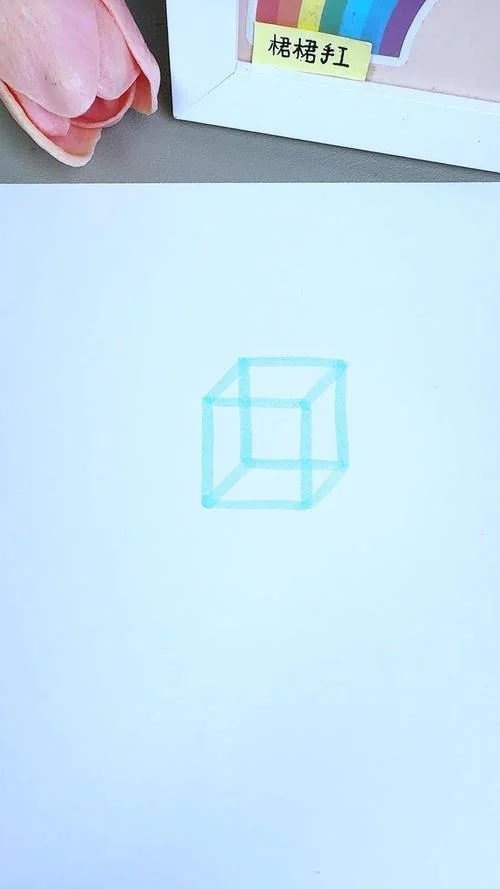

标准画法详解
正视图绘制（Front View）
这是最直观的视角。绘制时，需确保上下对齐，左右比例精确。 操作要点：画出顶面、底面和正面。顶面与底面平行，正面与顶面垂直。 辅助线法：在顶面底边向下引垂线，在正面右边向下引垂线，两线交点即为底面中心。侧视图绘制（Side View）
侧视图展示了方块在深度方向上的投影。 操作要点：画出顶面、底面，以及正面和侧面的重叠部分。侧面的宽度应为正面宽度的 1/2（若比例为 2:1）。 空间理解：侧视图不仅看到轮廓，还利用重叠关系营造出方块在侧面的厚度感。斜视图绘制（Diorama View）
当视线从斜上方观察时，三个维度发生透视变化。 操作要点：此视角下，长、宽、高均发生缩短。需先画出一个标准的立方体后再开展“透视线”处理，将顶点向灭点移动。 视觉差异：相比正视图和侧视图，斜视图能更真实地呈现方块的立体体积感，但线条最为复杂。组合形态的进阶画法

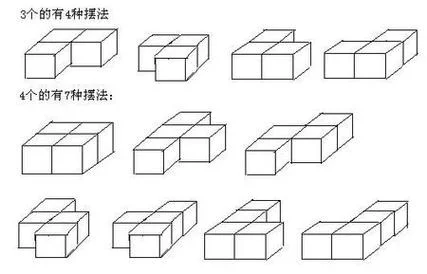

单一方块虽基础，但组合运用能构建复杂的建筑结构或产品造型。
| 组合类型 | 描述 | 画法关键步骤 | 应用价值 |
|---|---|---|---|
| 并排组合 | 两个或多个方块沿某一轴线排列。 | 1. 确定基准线。 2. 依次画出各块的顶面、底面。 3. 对齐侧边线，注意透视缩放。 |
适用于货架、桥梁、机械臂等场景。 |
| 错落堆叠 | 方块高低错落，形成层次感。 | 1. 先画底层。 2. 上层方块需在底层上方定位。 3. 利用重叠面（如顶面被遮挡的部分）增强体积感。 |
适用于建筑立面、堆叠玩具、礼品盒设计。 |
| 悬空与支撑 | 方块之间凭借线条连接，形成悬浮或支撑结构。 | 1. 画主结构方块。 2. 添加辅助支撑线（如对角线或十字线）。 3. 连接处需体现接触面的虚实改变。 |
适用于桥梁结构、家具支撑、游戏道具。 |
数据说明：视角对视觉占比的作用
为了量化不同视角下方块的视觉占比，以下表格展示了在标准透视比例（视距：物体深度 = 5:1）下的数据对比。数据基于正视图、侧视图及斜视图的视觉面积计算。
视觉面积占比对比表
| 视图类型 | 长边占比 (L) | 宽边占比 (W) | 高边占比 (H) | 视觉面积占比 (L² + W² + H²) | 空间透视系数 | 设计启示 |
|---|---|---|---|---|---|---|
| 正视图 | 100% | 50% | 50% | 0.75 | 1.0 | 展示最大体量，信息最清晰 |
| 侧视图 | 50% | 100% | 50% | 0.50 | 0.5 | 强调深度与宽度，适合剖面分析 |
| 斜视图 | 约 35% | 约 35% | 约 35% | 约 0.37 | 1.2 (体积感最强) | 展现整体比例，适合展示完整结构 |
数据解读：
在正视图中，方块占据最大的视觉面积（约 75%），这是最实用的观察方式。
在斜视图中，由于透视缩短，虽然实际体积最大，但在二维画面上占用的像素面积最小（约 37%），这要求设计师在斜视图中使用更多线条来暗示体积。
设计启示：当需要展示产品的整体比例和美学平衡时，斜视图数据更必要；当须要展示功能细节和结构稳固性时，正视图数据更具说服力。
立体方块图形的绘制是一项融合了几何学、数学与空间想象力的综合技能。从基础的平行透视到复杂的组合堆叠，每一个步骤都需要练习透视原理。掌握上面这些画法，不仅能提升你的绘图效率，更能让你在建筑设计、工业设计及数字艺术创作中，精准地构建出令人信服的三维空间。
建议初学者从单一的正视图和侧视图开始练习，逐步过渡到斜视图，并经过制作实际模型来验证绘图结果的准确性，从而更上一层楼。
