冲压模具装配图怎么画：从图纸绘制到装配工艺的深度指南
冲压模具作为现代制造业部件，其设计质量直接决定了产品的成型精度与生产效率。在模具制造的全流程中，“装配图”是连接设计意图与实际制造的桥梁。一张出色的装配图，不仅能指导工人进行零部件的组装、调整与调试，还能在后期维护中提供宝贵的技术依据。
这篇文章将深入探讨冲压模具装配图的绘制规范、关键要素及设计技巧，并结合行业数据实操参考。

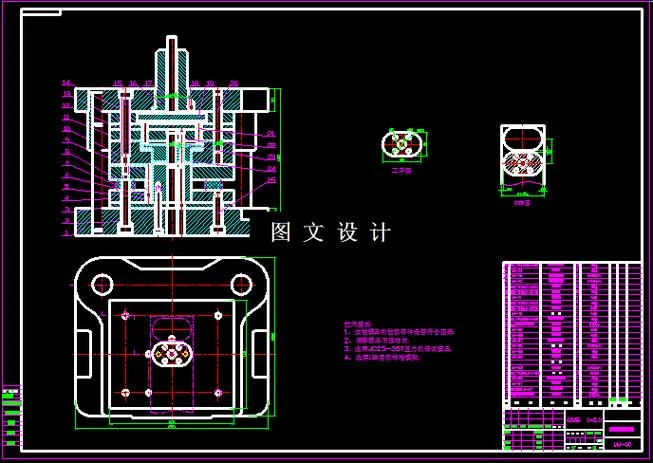

装配图定义与目的
冲压模具装配图（Assembly Drawing）不仅仅是零件的简单堆叠，它是对模具内部工作原理、润滑系统、冷却系统以及连接关系的综合表达。
传统误区：仅展示零件的存在，缺乏功能说明。
专业标准：必须清晰表达零部件之间的相对位置关系、运动配合关系、装配关系以及润滑/冷却路径。
设计价值：
1. 指导装配：为模具装配车间提供标准化作业流程。
2. 维护诊断：在设备停机检修时，快速定位故障点（如缺件、松动、漏油）。
3. 工艺优化：通过图样分析，优化装配顺序，减少工时和试错成本。

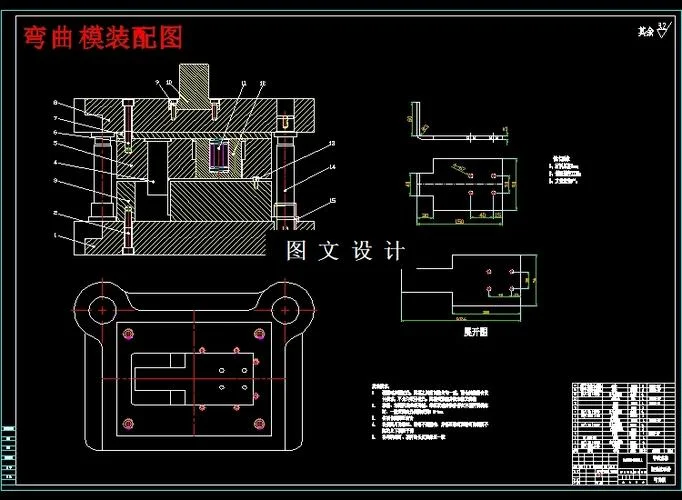

标准绘制要素详解
一张合格的冲压模具装配图，必须包含以下五个核心部分：
标题栏 (Title Block)
标题栏需简明扼要地说明模具名称、材料、尺寸、责任人及日期。 关键信息：模具编号、冲压次数、材质牌号（如 42CrMo）、关键尺寸（如总长 300mm）。明细栏 (Item List)
位于图纸上方，用文字和符号列出所有主要零部件的名称、规格、材料及数量。 符号示例： `2`：显示该零件有 2 个。 `S`：表示标准件。 `粗`：表示结构件。 `细`：表示非标准件。视图选择 (View Selection)
主视图：应能清晰表达结构形状。对于大型模具，常采用剖视图以展示内部结构。 局部视图：用于展示细节复杂的区域。 多视图配合：对于运动部件，需结合多种视图表达运动轨迹和配合关系。尺寸标注 (Dimensions)
这是最易出错的部分。尺寸标注必须符合以下原则： 基准选择：优先选择主要定位基准（如轴、孔中心）。 精度等级：根据模具精度要求标注，分为 `IT5`、`IT4`、`IT3` 等。 公差配合：明确标注配合关系（如 `H7/g6`）。技术要求与特殊说明
表面粗糙度：关键配合面需标注 Ra 值（如 0.8，1.6）。 表面处理：如镀铬、抛光等。 装配备注：如“注润滑油于 A 孔”、“注意 B 处间隙”。
数据说明与行业标准
为了量化装配难度与图纸的约束力，我们可以引入以下行业数据标准来辅助设计。
冲压模具装配难度数据参考表
| 装配项目 | 难度系数参考 | 关键影响因素 | 对图纸的要求 |
|---|---|---|---|
| 基准选择 | ⭐ (基准) | 零件形状特征、是否对称 | 必须明确定义装配基准，避免参照系混淆 |
| 配合精度 | ⭐⭐⭐⭐⭐ | 配合面粗糙度、公差等级、润滑条件 | 需详细标注配合公差及润滑路径图 |
| 装配顺序 | ⭐⭐⭐ | 加工精度、结构重量 | 需说明“先装后拆”的顺序，避免干涉 |
| 辅助工具 | ⭐⭐ | 专用工装、专用夹具 | 需注明所需工具（如压铅刀、量规） |
| 清洁要求 | ⭐⭐ | 灰尘、油污、水分 | 需规定清洁步骤及容器的材质要求 |
数据解读：
对于高精度模具（如汽车发动机缸体模具），公差配合控制在 IT5-IT4 之间，表面粗糙度要求 Ra 0.8μm 甚至更低，且必须标注装配基准。
对于通用塑料模具，装配公差相对宽松（IT6-IT7），但需明确润滑点，防止非润滑面磨损。
常见错误与避坑指南
在实际绘图过程中，许多新手容易忽略以下细节，导致装配失败：
1. 尺寸冲突：
现象：零件 A 的孔与零件 B 的孔尺寸标注冲突，导致无法装配。
对策：在设计阶段确认总装尺寸，并在图纸上明确标注总装尺寸（Total Assembly Dimension），严禁仅标注零件局部尺寸。
2. 缺少公差与配合：
现象：图纸未标注配合公差，装配工人凭经验盲装，导致间隙过大或过紧。
对策：严格执行 `GB/T 1800` 系列标准，所有移动配合面必须标注公差配合代号。
3. 基准未定义：
现象：图纸上画了零件，但没有说明“以 1#轴中心线为基准”。
对策：在标题栏和视图附近统一注明“装配基准：以 XX 轴中心线为准”。
4. 润滑路径不明：
现象：装配后无法判断油路是否通畅。
对策：在装配图中明确画出油注孔位置、油注方向以及冷却水进出口。
总结：从图纸到价值的闭环
冲压模具装配图不仅是绘图人员的任务，更是模具工程师向生产部门传递关键信息的载体。
对于设计者：图纸是“设计说明书”，它规定了怎么装、怎么跑、怎么维护。
对于制造者：图纸是“操作手册”，它指导工人如何高效、准确地完成装配任务。
对于运用者：图纸是“诊断书”，它在设备故障时能迅速锁定问题根源。
建议实践：
在开始绘制任何一张冲压模具装配图前，务必进行模拟装配（Mockup）。只有在确认零件能顺利定位、导向并运转正常后，再动笔绘图。遵循上面这些的绘图要素和数据标准，将能显著提升模具制造的整体效率与产品寿命。
---
注：本文内容基于机械工程制图国家标准（GB/T）及模具行业通用实践编写，具体项目请以设计院及制造厂家的实际图纸规范为准。
