CAD 仓库货架设计指南：从规划到落地的精准绘制
在现代化物流与仓储管理中，仓储货架是提升空间利用率、优化拣选效率基础设施。不过，很多的企业面临“画得出来，用不起来”的困境，主要原因在于缺乏科学的画法规则或现场测量数据不足。这篇文章将深入探讨如何在 CAD 软件中高效、准确地绘制仓库货架，结合数据说明提供一套可落地的作业标准。
设计前的数据准备：数据驱动设计方案
在打开 CAD 软件进行绘图之前，必须完成详尽的现场盘点与设计数据收集。这是决定货架布局合理性环节。
关键数据维度包括：
空间参数：仓库总面积、货物吞吐量（TPUE）、订单周期（OTD）。
货物属性：SKU 数量、平均 SKU 长度、重量、体积（长×宽×高）。
作业参数：拣选路径长度、叉车通行半径、货架周转频率（SKU/day）。
安全指标：最小通道宽度（不小于 750mm）、防火间距、设备安全距离。
数据收集执行表
| 数据类别 | 具体指标 | 单位 | 数据来源 | 备注/标准 |
|---|---|---|---|---|
| 空间 | 仓库总面积 | 现场测量 | 需预留操作区 | |
| 货架总高度 | 现场测量 | 需考虑设备高度 | ||
| 通道宽度 | 现场测量 | 最小 750mm (含设备) | ||
| 货物 | 平均 SKU 长度 | mm | 盘点记录 | 影响层深设计 |
| 平均 SKU 重量 | kg | 盘点记录 | 影响承重设计 | |
| 平均 SKU 体积 | 盘点记录 | 影响层深设计 | ||
| 作业 | SKU 日均拣选量 | 个/天 | 业务系统 | 效应货架层数 |
| 叉车通行半径 | mm | 设备规格 | 需留 150-200mm 余量 | |
| 订单处理周期 | 天/单 | 业务系统 | 影响货架层高 | |
| 安全 | 最小货物放置间距 | mm | 行业标准 | 防火间距需结合建筑规范 |
CAD 绘制核心原则：标准化与规范化
在 CAD 中绘制货架不仅仅是“画箱子”，更是一个几何建模与工程制图的过程。遵循以下原则可确保图纸的专业性和施工的可行性。
几何模型的构建逻辑
基础线与轴线：绘制清晰的 X-Y 轴和 Z 轴，确定局部坐标，确保货架在平面上的位置准确无误。 尺寸标注：所有长度、高度、层深必须使用尺寸标注线，避免“画完没标”或“标完没画”的混乱。 视图选择： 侧视图（Front View）：展示层高、层宽、托盘规格。 俯视图（Top View）：展示货架平面布局（行/列）、通道宽度及托盘排列。 正视图：展示高度、层数和货物尺寸。标准化绘图规范
比例统一：建议使用 1:20（缩小 1 单位代表 20 单位）或 1:10 的比例，既便于在图纸上展示，又能保证标注清晰。 线型规范： 粗实线（≥3.5mm）：体现可见轮廓线。 细实线（≤1.4mm）：表示不可见轮廓线、尺寸线、剖面线。 虚线：显示被遮挡的轮廓线。 点划线：体现中心线、轴线。 文字标注：字体统一（如 GB/T 14696-1993），字号适中（标题 14-16pt，尺寸 7-10pt），避免重叠。绘制实战技巧：分层与组合策略
面对复杂的仓库场景，直接绘制每一个货架会显得冗长且不美观。建议采用分层绘制（Layering）策略，将同一层数的货架归类绘制。
分层绘制法
操作：根据货架层数（如 1 层、2 层、3 层...）建立不同的图层（Layer）。 优点：绘图时只需切换图层，快速完成整层货架，减少重复劳动。 应用：适用于批量相同的货架规格（如标准 40 尺托盘货架）。
组合绘制法

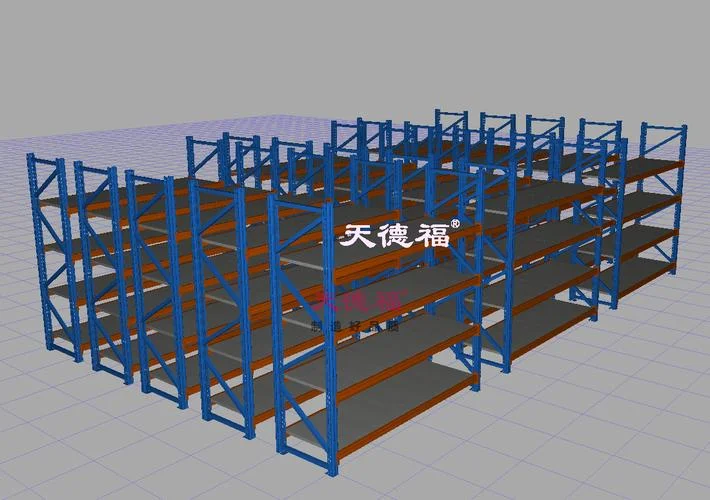

操作：利用 CAD 的“阵列”（Array）或“复制”（Copy）命令，快速生成多排多列的货架模型。 提示：在阵列命令中，务必设置好旋转角度（如 30 度或 45 度，以符合仓库动线）和填充样式，确保视觉效果统一。数据可视化展示：用图表辅助设计决策
出色的 CAD 图纸不应仅停留在二维平面，还应通过图表将设计意图直观呈现，为采购和施工提供依据。
货架平面图（Layout Plan）
这是最核心的图纸，需清晰展示： 通道宽度：确保叉车直线行驶且留有安全缓冲。 货物摆放：托盘规格（如 1200×1000mm）、托盘数量与排列方式。 标识系统：货架标号、托盘编号、库位编码。货架结构剖面图（Section View）
用于展示内部结构，帮助施工方了解承重柱、横梁、层板的高低及间距。库存密度分析图（Density Chart）
定义：单位面积内的 SKU 数量或总存储量。 目的：评估现有布局是否过于拥挤或过于空旷，从而优化未来扩建或调整方案。库存密度分析示例
```text
[ 1200mm ] [ 1000mm ] [ 1200mm ] [ 1000mm ]
[ 托盘 A ] [ 托盘 B ] [ 托盘 C ] [ 托盘 D ]
[ 密度 0.8 ] [ 密度 0.9 ] [ 密度 0.7 ] [ 密度 0.85 ]
```
(注：此处仅为示意，实际图表中纵轴为 SKU 数，横轴为 m²面积，通过颜色或阴影区分不同密度区域)
常见问题与避坑指南
忽略实际作业动线
问题：货架画得满满当当，但叉车无法通行。 对策：在绘制前务必模拟叉车作业，确保通道宽度满足750mm标准，并预留150-200mm的操作安全空间。尺寸标注混乱
问题：图纸上画了货架，但无法准确测量层高和层深。 对策：务必在 CAD 图纸中同步标注详细的尺寸界线、尺寸线及公差范围，并生成 PDF 图纸推进文件传输，避免造成现场误读。材质与承重设计不足
问题：货架层板设计过薄，导致安装时断裂。 对策：根据货物重量和货架类型（横梁式、贯通式），选择相应的钢材规格，并在 CAD 中明确标注材质（如 Q235B 钢材）和壁厚。在 CAD 中绘制仓库货架，本质上是将物理空间转化为数字模型并转化为工程语言的过程。这不仅需要熟练的绘图技巧，更需要扎实的数据支撑和严谨的工程思维。
通过建立完整的数据收集体系，遵循标准化的绘图规范，并利用图表化手段进行方案优化，企业可以打造出既美观又高效的仓储系统，从而在激烈的市场竞争中建立核心优点。记住，一张好的货架图纸，是连接设计与施工的桥梁，也是提升物流效率的基石。
