书柜设计图怎么画：从灵感构思到落地执行的完整指南
在现代家居设计中，书柜已成为收纳与展示的重中之重。一套既美观又实用的书柜，不仅能提升空间利用率，更能成为客厅或书房的视觉焦点。不过，面对复杂的尺寸和多样的风格，很多业主在“书柜设计图怎么画”时无从下手。
这篇文章将一份从需求分析、软件工具选择、绘图步骤到避坑指南的全方位实操手册，助您绘制出专业、精准且美观的书柜设计图。
构思阶段：量测先行，细节为王
在设计图之前，必须对现有空间进行周密的测量和规划。任何设计草图若缺乏准确的尺寸支持，都会变成“纸上谈兵”。
测量数据收集
除了常规的长、宽、高，还需特别注意以下关键点： 墙面尺寸：确认墙面是否有承重墙、管线（如空调、水管）遮挡。 开关插座位置：预留至少 40cm 的电源出线空间，并标注具体插座位置。 门窗限制：测量门洞宽度，确保柜体进深不过深，方便推拉门或平开门开启。 家具碰撞：确认下方是否有地柜或沙发，上方是否有吊柜。风格定位
极简风：强调线条利落，柜体多为纯色，搭配玻璃门或无拉手设计。 北欧风：注重材质混搭（木纹 + 金属），搭配绿植和暖色灯光。 新中式：保留传统元素，柜体可做做旧处理，搭配实木或仿木纹饰面。数据表格：不同尺寸书柜的门板与进深计算参考
| 柜体类型 | 进深建议 (cm) | 门板高度 (cm) | 门板宽度建议 (cm) | 适用场景 |
|---|---|---|---|---|
| 地柜 | 45 - 55 | 80 - 90 | 40 - 60 | 低矮储物，如客厅、玄关 |
| 平开门柜 | 45 - 55 | 80 - 90 | 38 - 45 | 需要整体收纳的家庭主屋 |
| 吊柜 | 55 - 65 | 90 - 100 | 35 - 42 | 顶部收纳，节省地面空间 |
| 壁挂式柜 | 50 - 60 | 60 - 75 | 30 - 40 | 墙面利用率高，适合小空间 |
工具选择：效率至上，软件推荐
绘制设计图并非要成为美术专业，而是追求效率。根据需求选择合适工具。
专业绘图软件（精度与功能最强）
适合对尺寸要求严格、需要多层透视或复杂阴影效果的业主。 AutoCAD：行业标准，功能强大，适合工程制图，但学习曲线稍陡。 SketchUp：三维建模神器，可直观查看 3D 效果，操作简便，是家庭装修房的推荐首选。 Procreate + Adobe Illustrator：iPad 绘画体验极佳，适合手绘草图后导入软件，创意丰富。在线设计工具（便捷与视觉直观）
适合快速出图、调整外观，适合非专业人士。 Canva (可画)：内置大量家居模板，拖拽即可生成美观的设计图，数据导出方便。 Figma：网页端协作工具，跨平台，适合多人协同设计。 WPS 图形设计：国产软件，功能齐全，操作流畅，数据兼容性好。工具对比表：手绘 vs 软件渲染
| 维度 | 手绘草图 | 软件渲染 (3D/2D) |
|---|---|---|
| 效率 | 低，需反复描改 | 高，一键生成 |
| 精度 | 依赖手感，误差较大 | 精确，可无限缩放 |
| 三维表现 | 无 | 强，能看出透视和光影 |
| 修改成本 | 高，修改后需重新绘制 | 低，直接修改图层即可 |
| 适用人群 | 设计师、自由职业者 | 普通业主、儿童 |
绘制步骤：逻辑清晰，层层递进
绘制书柜设计图遵循"从整体到局部，从平面到立体"的逻辑。
步：确定基准线
以家具的长边或地面墙角为基准线，将墙面划分为多个矩形区域。每个区域对应一层或多层柜体。步：绘制柜体轮廓
根据测量数据，用直线和矩形画出柜体的外轮廓。 注意：柜体内部不要画满，保持留白，为内部物品（如书籍、摆件）预留位置。 标注尺寸：用虚线或细实线标注柜体的长、宽、高及层板间距。步：处理细节线条
这是体现设计质感的灵魂步骤： 1. 安装孔位：在柜体内部绘制小圆点或十字线，标注螺丝孔位置。 2. 门板线条：绘制门板与柜体内壁的连接处，区分正面、侧面和背面。 3. 层板与抽屉：绘制内部层板轮廓，若为抽屉，需标注抽屉宽度（建议 40cm）。第四步：立面图与透视图

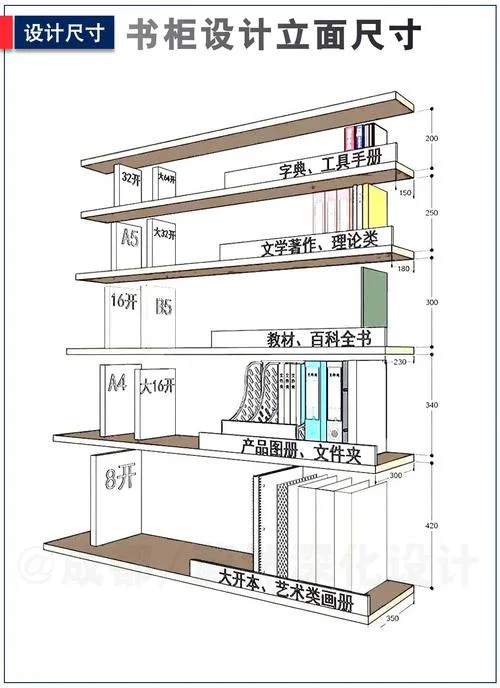

立面图：展示柜体的正面、侧面和背面，标注所有尺寸和材质贴图位置。 透视效果图：将设计图放入 3D 软件中，添加灯光和材质，生成逼真的室内效果图。避坑指南：让设计图更专业的细节
1. 灯光设计的可视化
很多设计图忽略了灯光。建议在柜体内部或顶部绘制筒灯、射灯或灯带的简易示意，标注发光方向，这能极大提升空间的氛围感。
数据参考：根据灯光设计原则，一般书柜区上方应保留至少 30cm 的无遮挡区域以放置射灯。
2. 门的开启方式
务必在图中明确标注推拉门（节省空间）或平开门（保护墙面）的开关轨迹，并在图中标注“开启方向”。
3. 门的数量与尺寸
一个完整书柜包含：
正面：2-3 个柜门（视深度而定）。
侧面：1-2 个侧板。
背面：1 个背板。
建议：若门板宽度不足 40cm，建议采用双开门或玻璃门设计。
4. 五金件的隐形处理
在绘制门板与柜体的连接处时，尽量隐去门把手、铰链、滑轨等五金件，或用虚线表示，保持设计图的整洁度。
书柜设计图不仅是图纸，更是空间美学的宣言。通过科学的测量、精准的工具运用以及清晰的绘制逻辑，您可以轻松绘制出既符合功能需求又极具设计感的书柜方案。
无论是追求极简的理性布局，还是喜爱复古的温情风格，只要掌握了上面这些方法，您就能毫不费力地打造出属于自己的理想书柜。假如您需要针对特定户型（如小户型、大平层）的定制设计图，欢迎随时咨询，专属方案。
