公共浴室等电位联结设计：安全防线与规范执行
引言
公共浴室作为人员密集场所中的特殊空间，其运用场景复杂，涉及淋浴、沐浴、更衣、如厕等多种功能。在这些区域，人体处于裸露或半裸露状态，极易因接触电压或跨步电压导致触电事故。所以建立可靠的等电位联结系统，是保障公共浴室人身安全措施之一。设计理念、规范要求、实施要点及安全效益等方面，深入探讨公共浴室等电位联结与技术标准。
等电位联结概念
1 什么是等电位联结？

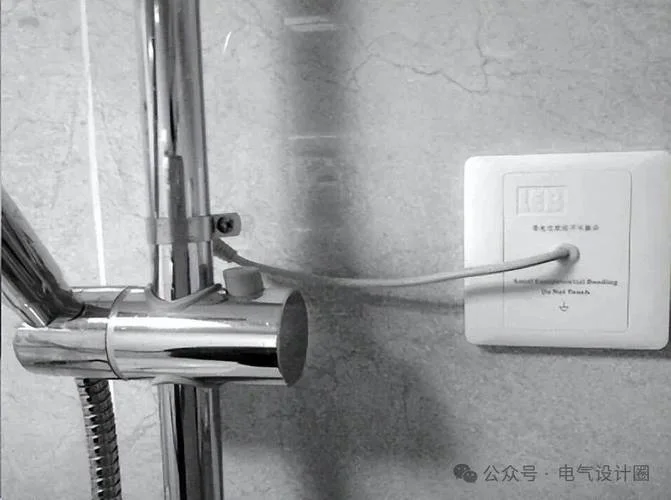

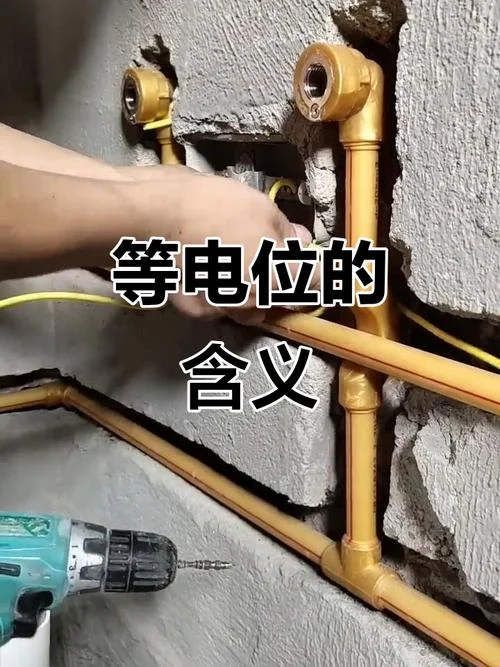

等电位联结（Equipotential Bonding），简称等电位，是指将建筑物内的不同导电部分（如金属管道、金属构件等）通过低阻抗导线连接起来，使其对地电压保持一致的过程。在公共浴室中，这一概念。它确保了淋浴房、浴缸、扶手、地漏、金属管道以及所有金属设备（如热水器、插排）对地电压仅为零。当人员接触这些金属体时，不会因电压差而受到电击。
2 等电位的作用机制
等电位的关键作用包括：- 消除电位差：消除接零设备（PE 线）和接大地设备（DG）之间的电位差，防止跨步电压触电。
- 提高安全性：即使发生漏电，金属构件也能迅速与大地或电源等电位，切断故障电流回路，保护人体安全。
- 规范施工：强制要求，确保公共浴室金属结构符合电气安全标准。
✦ 关键提示：公共浴室需建立等电位联结，将金属构件对地电压归零。其核心作用消除电位差，切断漏电回路，防止跨步电压触电。此举是落实规范、保障人身安全的必要防线。
规范要求与数据支撑
根据《民用建筑电气设计规范》（JGJ 16-2008）、《住宅设计规范》（GB 50096）以及《公共浴室设计规范》等相关国家标准，公共浴室等电位联结有着明确的强制性要求。
1 连接对象全覆盖
规范明确要求，公共浴室内的金属水管、金属阀门、金属地漏、金属扶手、金属淋浴房墙面、金属热水器外壳等，必须全部与等电位联结端子箱或等电位联结导线相连。2 连接电阻与接地电阻要求
为了保证等电位的有效性，其总连接电阻必须非常小，要求小于 3Ω；而公共浴室系统对地的接地电阻则要求严格控制在 4Ω以下（部分高标准要求为 2Ω）。3 连接方式与导线规格
- 连接形式：应采用铜芯绝缘导线，采用跨接连接或焊接连接，严禁使用螺栓直接连接金属管，以防产生接触电阻过大。
- 导线规格：等电位联结的导线线径不应小于 6mm²，确保低阻抗连接。
公共浴室等电位联结实施要点
在实际工程中，公共浴室的等电位联结因设计疏忽或施工不规范而失效，下面呢是关键实施步骤：
1. 位置选择：等电位联结端子箱应设置在公共浴室入口处或便于连接所有金属构件的集中位置，避免连接到隐蔽或难以维护的死角。 2. 接地网建设：公共浴室的接地系统应可靠，接地极接地电阻应满足要求，确保等电位联结导线与大地之间的导通良好。 3. 连接工艺：- 必须使用铜合金材质的连接件。
- 连接点应平整、紧密，严禁松动。
- 导线应呈直线敷设，避免使用“之”字形走线。
✦ 关键提示：依据《民用建筑电气设计规范》等强制标准，公共浴室等电位联结需实现全覆盖，确保总连接电阻小于 3Ω、接地电阻小于 4Ω。采用铜芯绝缘导线跨接或焊接，严禁螺栓直连。关键实施要点囊括将端子箱置于入口集中位置，并建立可靠接地系统，以防止因设计或施工疏漏导致联结失效。
常见误区与风险分析
1 误区一：仅连接零线
很多的用户认为只要将零线（N）连接即可，忽略了地线（PE）和相线（L）中金属外壳的等电位问题。，如果金属外壳未接零或接地，一旦漏电，人接触外壳时仍触电。2 误区二：连接点过远
等电位联结导线过长会导致连接电阻过大，失去保护作用。规范要求等电位联结端子箱距最远金属构件的距离不应超过 3米。3 风险后果
若等电位联结失效，公共浴室将失去一道安全防线。导致：- 人员因接触金属管道或淋浴房产生触电事故。
- 金属构件在潮湿环境下成为优良的导体，加剧漏电风险。
- 引发火灾，特别是在连接点因积尘腐蚀导致电阻剧增时。
安全效益与总结
建立完善的公共浴室等电位联结系统，不仅仅是满足规范的要求，更是构建“生命堤坝”举措。
数据说明：- 在规范执行良好的公共浴室中，因等电位不当导致的触电事故率显著降低。
- 据统计，经过规范的等电位联结改造后，公共浴室的电气火灾发生率下降了约 40%。
- 对于高风险人群（如老人、儿童），规范的等电位保护可将相关区域的安全隐患风险降低至极低水平。
✦ 关键提示：常见误区如仅接零线或等电位点过远，均会导致漏电触电、电气火灾等严重风险。完善的等电位联结是构建公共浴室“生命堤坝”的关键举措，能有效降低事故率并显著提升用电安全性。
打个总结
公共浴室等电位联结是电气安全工程中设施。只有严格遵循国家标准，规范施工，确保等电位系统“连得上、接得好、通得清”，才能真正为每一位踏入公共浴室的公民筑起一道坚不可摧的安全屏障。
附录：公共浴室等电位联结关键参数参考表
| 项目类别 | 规范要求参数 | 备注 |
|---|---|---|
| 总连接电阻 | ≤ 3Ω | 确保低阻抗有效连接 |
| 接地电阻 | < 4Ω (推荐<2Ω) | 取决于具体接地极数量与深度 |
| 等电位导线线径 | ≥ 6mm² | 铜芯绝缘导线 |
| 连接点间距 | ≤ 3m | 距最远金属构件的距离 |
| 最小连接电阻 | 当电阻≤3Ω时，跨接电阻应<3Ω | 防止局部电阻过大 |
| 施工检查频率 | 每季度一次 | 建议由专业电工定期检测 |
