金刚石微粉：构建新材料世界的基石与引擎
在当代材料科学与工业制造的面貌中，金刚石微粉（Diamond Micropowder）无疑扮演着的角色。作为集超高硬度、超高强度、极高导热性、超高声电导率及优异化学稳定性于一身的超硬材料，金刚石微粉已超越单纯的“磨料”范畴，成为现代精密制造、高端电子、航空航天及新能源产业战略资源。这篇文章将深入探讨金刚石微粉的特性、应用领域、关键技术指标及其对产业变革的深远作用。
金刚石微粉：什么是它？

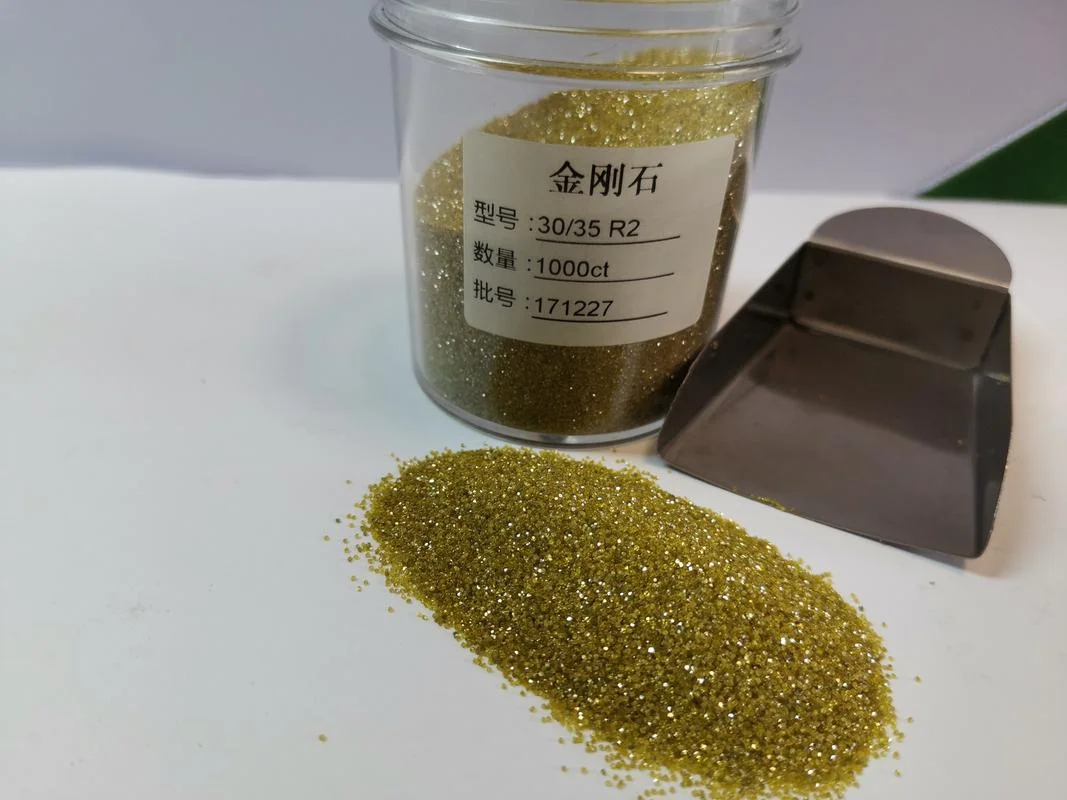

金刚石微粉是指将金刚石晶体经由物理或化学方法研磨、分散后，粒径在微米（μm）至亚微米（nm）范围内的固态颗粒集合体。
与普通金刚石宏观晶体不同，金刚石微粉具有极小的晶粒尺寸和大的比表面积。这种微观特性赋予了微粉独特的物理化学性能：
硬度与强度：即使在纳米尺度下，金刚石微粉仍能保持很高的硬度（莫氏硬度 10）和抗压强度。
比表面积效应：由于颗粒极小，单位质量材料具有大的比表面积，这极大地提高了其与基体材料的界面结合能力，以及反应活性。
热学性能：金刚石具有很好的导热性，即使在纳米尺度下，其热导率依然远超金属，是优异的散热材料。
核心性能与关键指标
为了更直观地量化金刚石微粉的特性，我们整理了以下关键性能数据表：
| 性能指标 | 典型数值范围 | 备注 |
|---|---|---|
| 粒径范围 | 0.01 μm ~ 500 μm | 纳米级微粉（<0.1μm）需特殊制备，用于电子领域 |
| 硬度 (Mohs) | 10 | 自然界最硬的天然物质 |
| 抗压强度 | 2 - 6 GPa | 随粒径减小而显著增加 |
| 导热系数 | 1000 - 2200 W/(m·K) | 室温下极高，优于铜的 2 倍 |
| 比表面积 | 10 - 100 m²/g | 粒径越小，比表面积越大 |
| 密度 | 3.51 g/cm³ | 与宏观金刚石无显著差异 |
| 热膨胀系数 | 1.1 × 10⁻⁶ /K | 低温下性能优异 |
注：不同制备工艺（如 CVD、机械研磨、化学气相沉积）及磨料类型（氧化铝、碳化硅、立方氮化硼等）会导致上面这些指标存在差异。
主要应用领域
金刚石微粉的应用极其广泛，几乎渗透到了人类科技的每一个角落。主要分为三大类：
金刚石工具与磨料（工业基石）
这是金刚石微粉最成熟的应用领域。 超硬磨料：用于制造金刚石锯片、钻头、砂轮等。在加工碳化硅、碳化硼、氮化硼等超硬材料时，金刚石微粉具有磨削效率更高、表面光洁度更好的长处。 切削涂层：通过碳化硅微粉负载在金刚石基体上，制成 DLC（金刚石 - 类碳）涂层，用于硬质合金刀具，显著延长刀具寿命。 压痕与量具：微粉用于制造金刚石压痕机，用于校准硬度计等精密仪器。电子与半导体产业（核心驱动）
随着芯片制程的纳米化，金刚石微粉成为的辅助材料。 散热系统：在功率电子设备（如 CPU、GPU、电池）中，金刚石微粉利用其超高导热性，构建高效的散热片或散热片阵列，帮助芯片控制温度，延长设备寿命。 金刚石衬底生长：作为外延生长的基底材料，用于制备金刚石单晶衬底，用于制造高频、高功率的电力电子器件。 微细抛光：在半导体晶圆制造的抛光阶段，利用纳米级金刚石微粉实施超细抛光，实现原子级平整度。新能源与航空航天（未来潜力）
锂电池负极材料：研究发现，金刚石微粉具有很高的比表面积和优异的电化学稳定性，可作为锂离子电池负极的添加剂，提升电池的能量密度和循环寿命。 风能叶片：作为叶片结构件中加载量大的部位，金刚石微粉因其超高强度和抗疲劳性，被用于制造高强度复合材料叶片，提升风电机组效率。 航空航天复合材料：用于制造耐高温、高强度的结构件，减轻飞行器重量。制备技术与发展趋势
金刚石微粉的质量直接决定了其应用效果。目前主流的制备技术包括机械研磨法、化学气相沉积法（CVD）和物理化学气相沉积法等。
机械研磨法：成本低、效率高，但产品均匀性较差，常见于工业磨料生产。
CVD 法：可在多种基底上生长高质量、高纯度的纳米金刚石，是半导体和电子领域的首选。
成长趋势：目前的研究热点正转向多分散性控制（即粒径分布的均匀性）、表面改性（增强与基体的结合力）以及功能性微粉的开发（如引入导电或催化功能）。未来的金刚石微粉将向着更小粒径、更高纯度、更多功能化方向成长，以支撑下一代高性能材料的诞生。
从工厂车间的精密刀具到芯片制造厂的散热系统，金刚石微粉以其独特的物理化学性能，深刻影响着现代工业的精度、效率和可靠性。随着制备技术和下游应用的拓展，金刚石微粉正从传统的工业原材料，转变为推动新材料、新制造、新能时代引擎。理解并善用金刚石微粉，是实现产业升级和科技创新一环。
