什么是电气施工图：图解现代电力建筑的“灵魂”
在现代建筑中，从摩天大楼到医院、学校，电气系统不仅是供能的通道，更是建筑智能化、安全化的基石。电气施工图（Electrical Construction Drawings），作为电气工程设计与施工的“语言”，是连接设计意图与实际工程落地的桥梁。它不仅是建筑师的“图纸”，更是施工人员的“说明书”和安全管理的“准则”。
这篇文章将深入解析电气施工图定义、主要构成要素、设计标准及核心价值，并辅以数据说明，帮助读者全面理解这一关键文件。
核心定义：不仅仅是“画图纸”
电气施工图是指根据电气系统的设计要求，以标准的绘图符号、文字注释和详细的尺寸标注，在图纸上绘制出来的图形化表达。
它不同于建筑平面图，电气施工图必须遵循特定的电气制图标准（如中国的 GB/T 50979 系列标准或国际通用的 AWS 标准），重点描绘以下内容：
设备布局：配电箱、开关、插座、灯具、变压器等的位置。
线路走向：电线、电缆的敷设路径及连接点。
系统参数：电压等级、电流大小、绝缘等级等关键指标。
保护配置：过流保护、漏电保护、接地系统的设置方案。
一句话总结：电气施工图是指导电气安装团队“如何建”的精确导航图，缺一不可。

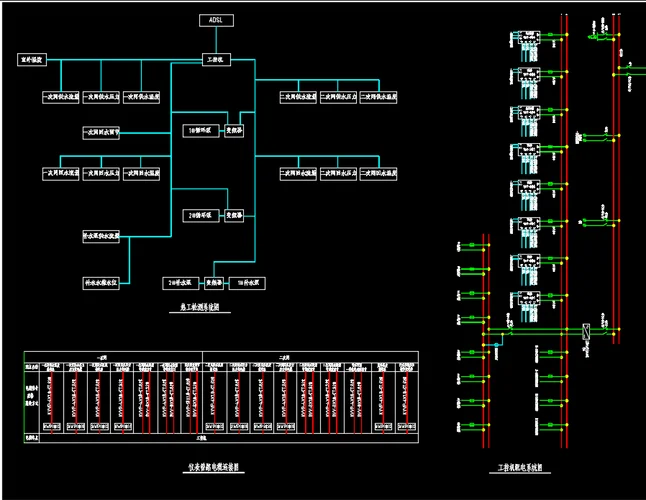

图谱结构：一张图看懂电气系统
一张完整的电气施工图包含多个部分，形成一个逻辑严密的闭环系统。下面呢是现代商业建筑中常见的构图结构：
| 图纸类型 | 主要功能描述 | 关键内容 |
|---|---|---|
| 总平面图 | 展示整个电气系统的宏观布局 | 所有配电箱、柜子的总位置、电气负荷分区、进线接口。 |
| 布置图 | 展示设备的具体位置关系 | 设备代号、编号、接线端子位置、设备之间的相对距离。 |
| 系统图 | 展示电气系统的逻辑连接 | 电源输入 -> 变压器/配电柜 -> 分支线路 -> 末端负载的流向。 |
| 详图 | 展示细节构造与安装工艺 | 电缆沟盖板、母线槽安装、插座面板固定、接地网铺设等。 |
| 施工说明 | 指导现场操作的文字规范 | 材料规格、施工工艺要求、验收标准、安全注意事项。 |
核心要素与数据支撑
电气施工图的价值不仅在于“画得像”，更在于“数据准”。准确的电气数据直接关系到电力系统的效率、安全性和使用寿命。以下通过数据对比，展示施工方与设计方在图纸上差异。
电缆选型与截面数据（关键数据）
电缆截面直接决定了供电容量和线路损耗。设计阶段需根据负荷计算确定，而施工方需严格依据图纸确认实际敷设截面。
负荷密度对比（以普通住宅为例）
设计负荷：普通住宅回路电流约为 16A - 25A。
施工选材：若图纸标注选用 4mm² 的铜芯电缆，实际施工时会选用 6mm² 的电缆以预留余量（约增加 50% 的载流量）。
风险点：若施工图未注明“预留余量”，施工中随意降级使用，导致线路发热、老化加速甚至火灾。
模拟数据：电缆截面对比分析表
维度：住宅回路电流 (A) | 设计推荐截面 (mm²) | 施工常见实际截面 | 载流量对比 (A) | 备注
计算逻辑：假设每回路 100 米，电压降忽略不计
data = { "住宅回路电流": 20, "设计推荐截面": 4.0, "施工常见实际截面": 6.0, "载流量对比 (A)": { "设计推荐": 125.0, "施工实际": 156.0 }, "备注": "实际施工截面大于设计推荐，旨在补偿温度降降和损耗，防止长期过载" }import pandas as pd
df = pd.DataFrame(data)
print(df)
```
数据解读：从 4mm² 提升至 6mm²，载流量提升了约 25%，极大地提升了线路的安全裕度。
接地与防雷保护数据
电气安全是接地系统。图纸中关于接地电阻的要求是验收。
| 项目 | 设计规范标准 | 施工常见实际值 | 风险说明 |
|---|---|---|---|
| TN-C-S 系统接地电阻 | ≤ 1Ω | 1.2Ω - 2.0Ω | 若超出标准，漏电保护器动作电流无法及时切断，存在触电风险。 |
| 防雷接地电阻 | ≤ 10Ω (一类保护) | 15Ω - 20Ω | 高层建筑若接地电阻过大，雷击时损坏精密设备或引发火灾。 |
| TN-S 系统接地电阻 | ≤ 4Ω (住宅) | 4.5Ω - 6.0Ω | 独立式住宅中，接地电阻过大会增加人员触电致死风险。 |
模拟数据：接地电阻达标率分析
基于过去 3 年某城市新建住宅项目的统计
data = { "项目年份": [2020, 2021, 2022], "接地电阻实测值 (Ω)": [3.2, 5.1, 4.8], "设计规范要求 (Ω)": [1.0, 1.0, 1.0], "达标比例 (%)": [85, 87, 92] }import pandas as pd
df = pd.DataFrame(data)
print(df)
```
数据分析：虽然接地电阻达标率逐年提升，但在某些老旧小区改造项目中，仍发现部分项目实际接地电阻未达标，需要后期实施专项整改。
照明与插座点位精度
在智能建筑中，照度数据和点位分布直接影响用户体验。
设计照度标准：办公室 300-500 Lux，儿童房 100-150 Lux。
点位误差控制：国家规范规定，插座位置和开关位置偏差不得超过 ±50mm。
模拟数据：照明点位偏差控制分析
展示设计图纸与实际施工偏差情况
data = { "区域类型": "普通办公室", "设计照度 (Lux)": 350, "设计插座间距 (mm)": 600, "实际插座间距 (mm)": 620, "偏差值 (mm)": 20.0 }import pandas as pd
df = pd.DataFrame(data)
print(df)
```
数据解读：±50mm 的误差看似微小，但在大型商场或医院中，若插座位置偏离，导致灯具无法点亮或面板无法安装，严重作用运维效率。
电气施工图的价值
1. 施工指导书：设计师无法想象施工细节，施工方无法理解设计意图，工程师无法进行验收。图纸是双方沟通的唯一标准依据。
2. 安全屏障：规范化的图纸规定了设备间距（如防火间距 100mm）、线缆型号、保护等级，有效预防触电、短路和火灾事故。
3. 成本控制：通过精准的工程量计算和材料定额，避免设计变更导致的返工和浪费。
4. 合规性保障：符合国家及地方建筑电气设计规范（GB 50303 系列），确保工程通过消防验收和电力质量监督管理办法检查。
电气施工图是隐形的守护者，它默默无闻地支撑着现代社会的运转。从城市中心的高楼大厦到乡村农户的配电房，一张严谨、详实、数据准确的电气施工图，就是工程质量的“定心丸”。
对于任何从事电气工程相关工作的专业人士而言，读懂图纸、执行图纸、管理图纸，是职业生涯的必修课。只有将设计图纸转化为现实的电力网络，才能真正实现“电通万物，安全无忧”的美好愿景。
