什么是电阻？它到底在电路中起什么作用？
在电气工程和电子科技的世界中，电阻（Resistor） 是一个无处不在却又常被忽视元件。从我们手中的充电宝到复杂的芯片线路板，再到家用电器，电阻都是维持电路稳定运行“守门人”。不过，对于很多的非专业人士而言，电阻的作用停留在模糊的“阻碍电流”层面，对其内部机制、具体数值定义以及在不同场景下的应用逻辑缺乏深入理解。
这篇文章将深入探讨电阻的定义，解析其核心作用，并通过数据说明表格，直观地展示电阻参数与价值。
什么是电阻？

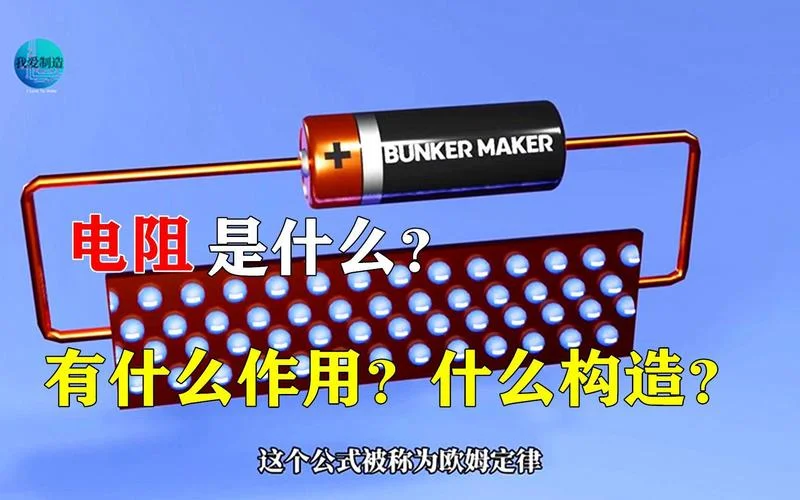

电阻，是阻碍电流通过导体时所产生的物理现象。当电流流过导体时，由于导体内部存在微观粒子的振动和晶格结构的碰撞，电流做功，将电能转化为热能，这种阻碍电流流动的性质就是电阻。
在物理学公式 中， 代表电阻， 代表电压， 代表电流。，在电压一定的情况下，电流的大小与电阻成反比：电阻越大，电流越小；电阻越小，电流越大。
核心元件特性
电阻由金属氧化物、碳棒或半导体材料制成。它的主要特点是： 1. 单向导电性（针对半导体）：虽然大多数电阻体侧导通，但在特定电路中，利用PN结或三极管构成的电阻器，能够表现出单向导电性，这在整流电路和偏置电路中。 2. 功率耐受性：电阻得以承受一定的功率消耗，将电能转化为热能而不会像导线那样失火（除非功率过大或散热不足）。电阻在电路中起什么作用？
电阻绝非仅仅是“让电流走慢一点”的被动元件，它在电路中扮演着多重角色，具体取决于应用场景：
限流与电路保护（Limiter & Protection）
这是电阻最基础的作用。当电路中发生短路或连接错误导致过流时，电阻可以经由吸收过大的电流，防止电流超过半导体元件或保险丝的额定值，从而保护设备不损坏。 应用场景：LED 驱动电路中的限流电阻、电源输入端的浪涌保护电阻。分压与电压调节（Voltage Division）
利用串联电阻的特性，可以将高电压降低到安全或可用的低电压，或者根据特定需求精确分配电压。通过改变串联电阻的大小，可动态调节输出端口的电压。 应用场景：晶体管放大电路的偏置设置、稳压器的分压网络。采样与信号检测（Sampling）
电阻可以将高阻抗信号线（如音频线、传感器线路）上的微弱信号“拉”下来，接入后续的低阻抗电路实施测量，防止测量设备因阻抗不匹配而损坏。 应用场景：电流传感器、电压表头的内部采样电阻。功率消耗与散热（Power Dissipation）
在加热元件、模拟电路的反馈电阻或精密仪器的内部电路中，电阻必须消耗一定的功率。虽然电阻会发热，但在可控范围内，它是维持电路工作所必需的。 应用场景：模拟信号发生器中的反馈电阻、精密仪器的内部校准电阻。
滤波与噪声抑制（Filtering）
在音频放大器和电源滤波电路中，电阻与电容配合形成 RC 滤波电路，可以滤除高频噪声，保留低频信号，提升声音的纯净度。关键参数与选型逻辑
在电路设计中，选择合适的电阻是确保系统稳定性的步。下面呢是电阻选型中必须关注的几个关键参数：
| 参数名称 | 中文名称 | 英文缩写 | 含义与单位 | 典型应用场景 |
|---|---|---|---|---|
| 额定功率 (Power) | 额定功率 | 电阻能承受的最大热功率。单位：瓦特 (W) | 关键：大功率电阻（如 >5W）必须选用，否则会导致电阻烧毁。 | |
| 标称阻值 (Tolerance) | 误差范围 | 实际阻值与标称阻值之间的最大偏差。常见值有 5%, 1%, 2%。 | 精度要求：精密仪器需选 0.1% 或 0.01% 级；一般电路选 5% 足够。 | |
| 温漂 (Temperature Coefficient) | 温度系数 | 电阻值随温度变化的程度。单位：ppm/°C。 | 精密电路：电桥电路需选低温漂电阻，否则测量误差随温度剧烈波动。 | |
| 封装形式 | 封装类型 | (如 SOT-23, D13) | 物理外壳结构，效应散热和插拔空间。 | 空间限制：手机内部需选小巧封装；大功率模块需选散热片封装。 |
| 接触电阻 | 接触电阻 | 引脚焊接或连接处的微小电阻，很小但。 | 高精度测量：在低阻值测量中，接触电阻成为误差源。 |
数据说明：电阻在常见设备中的表现
为了更直观地理解电阻在真实世界中的作用，我们以手机充电器为例，列举不同部件中电阻的具体数值与功能对比。
数据对比表：手机充电器内部关键电阻
| 设备部件 | 典型电阻值范围 | 主要功能 | 数值背后的工程意义 |
|---|---|---|---|
| 充电电流限制电阻 | 0.01Ω ~ 1Ω | 限制充电器向手机输出的最大电流（ 5V/1A） | 防止过流导致手机电池鼓包或过充爆炸。 |
| 分压采样电阻 | 1Ω ~ 100Ω | 采样充电电压以反馈给 MCU 的电流大小 | 决定充电速度的快慢（如 5V 快速充电 vs 5V 慢充）。 |
| 输出滤波电阻 | 10Ω ~ 100Ω | 与电容配合滤除高频干扰，稳定输出电压 | 确保手机屏幕显示流畅，无闪烁或噪点。 |
| 功率器件内阻 | 0.1Ω ~ 1Ω (内部) | 芯片自身导通时的微小电阻 | 芯片导通电流越大，内阻产生的压降越大，需通过电阻平衡电压。 |
数据解读：
在分压采样电阻中，若阻值过大（如 1kΩ），根据 ，流过采样电阻的电流将极小（微安级），不足以触发电流检测电路，导致充电器无法识别过电流。所以其阻值设计需兼顾灵敏度与功耗。
在功率器件内阻中，芯片在导通状态下的电阻（）直接影响压降 ()。如果芯片导通电阻过大，会产生过压，导致下游电路（如显示屏）损坏。工程师常通过并联电阻来降低芯片的导通电阻。
电阻虽然结构简单，却蕴含着充足的物理特性与工程智慧。从基础的“限流保护”到复杂的“信号调理”，电阻通过其阻值、功率和温度性能，默默守护着现代电子设备的稳定运行。
在复杂的电路设计中，没有电阻就没有现代电子技术。理解电阻的本质，掌握其选型逻辑，是每一位电子工程师必须技能。无论是构建简单的按键电路，还是开发高精度的嵌入式系统，电阻都是的基石。
