工业流体循环中的“双剑”：深度解析气缚与气蚀现象
在流体机械、化工管道及暖通空调系统的设计与运行中，两个看似基本却极易引发严重故障的现象被忽视。它们分别是气缚（Air Binding）和气蚀（Cavitation）。前者是流体动力缺失导致的“静止”，后者则是高压流体在低压区发生汽化后的“爆炸”。二者虽成因不同，但都直接威胁设备安全与运行效率。本文将深入剖析这两种现象的机理、危害及预防策略，并辅以数据说明。

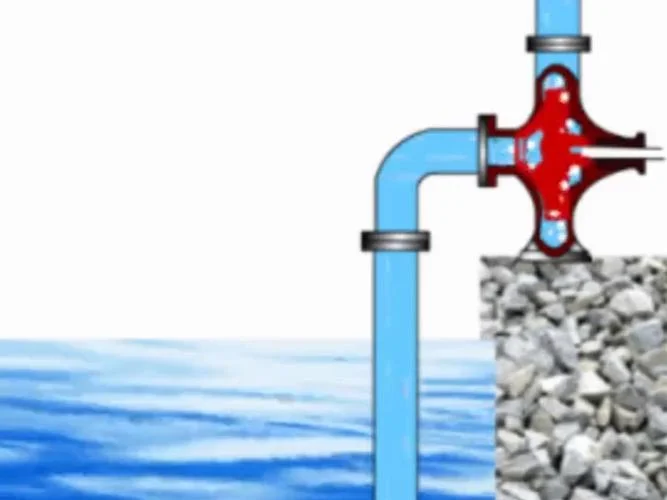

气缚（Air Binding）：流体动力的“断崖”
核心定义
气缚，是指在封闭系统或连通系统中，当输送介质（液体）的压力低于其在该温度下的饱和蒸汽压，且系统中存在静止空气时，液体无法流动，导致设备“气阻”的现象。物理机理
根据流体力学原理，液体的流动能力取决于其密度、流速和压力。 饱和蒸汽压与压力博弈：液体内部存在蒸汽压。当系统内压力低于液体在该温度下的饱和蒸汽压时，液体表面会自发汽化产生气泡。 气泡膨胀与破坏：如果系统中有气缚阀（气阀），这些气泡会在流动过程中因压力降低而迅速膨胀，体积可扩大数百倍。气泡溃灭时会产生大的冲击波和高温，瞬间破坏管道壁、阀门甚至整个泵体。 无法形成真空：由于液体中充满了气泡，无法形成有效的“真空”去将液体吸入泵内，导致泵吸不上料。典型场景
密闭容器未排气。 水封高度不够（如油水分离器、水箱液位过低）。 泵入口存在大量静止空气。数据与影响分析
| 指标 | 数据说明 |
|---|---|
| 液柱高度限制 | 一般水封高度不宜超过 10 米，否则极易发生气缚。 |
| 气蚀穿孔深度 | 严重气蚀下，泵叶轮和轴承座在 200 米 深度内发生穿孔。 |
| 流量损失系数 | 发生气缚时，泵的输送能力下降至设计值的 10% ~ 30%。 |
| 设备寿命 | 气蚀产生的微气泡溃灭能量可达 4000 kJ/m³，长期运行将导致金属疲劳失效。 |
数据解读：从上述数据可见，气缚不仅导致流量大幅波动（从 90% 骤降至 30%），更会以毫米级甚至厘米级的速度侵蚀设备本体，其破坏力远超普通机械磨损。

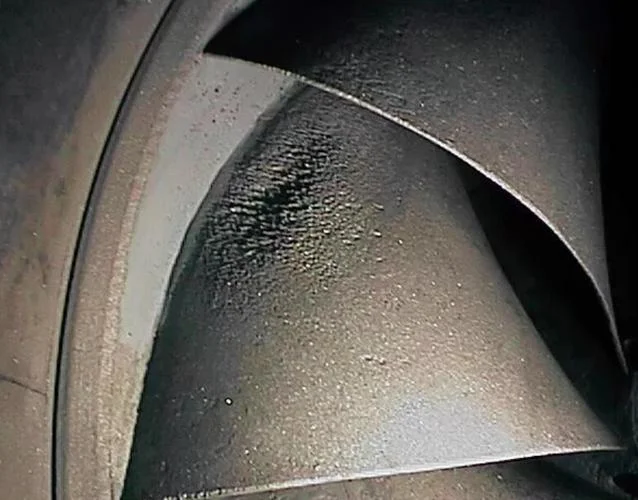

气蚀（Cavitation）：高压流体的“爆破”
核心定义
气蚀，是指在流体机械（如泵、风机、压缩机）的叶轮或泵壳内，当局部压力低于该液体在该温度下的饱和蒸汽压时，液体瞬间汽化成气泡，随后气泡在高压区迅速溃灭的现象。物理机理
低压区形成：流体流经叶轮叶片后，流速加快，根据伯努利原理，压力降低。 临界点汽化：若局部压力 （饱和蒸汽压），液体汽化形成“空化核”。 溃灭灾难：气泡随流流向高压区移动，在极短时间内（微秒级）完成膨胀和溃灭。溃灭过程温度高达 5000 K 以上，产生强烈的微射流和冲击波，反复冲击被破坏的部件表面。
典型场景
吸入口压力不足（如高位吸入、管路过长、过滤器堵塞）。 流量过大或转速过高，导致叶片表面压力分布不均。 高温环境（如热水系统、燃油系统）。数据与影响分析
| 指标 | 数据说明 |
|---|---|
| 临界压力比 | 一般离心泵在 2.5 ~ 3.0 比压下区易发生严重气蚀。 |
| 叶片冲蚀深度 | 若气蚀现象持续 200 小时，叶片表面冲蚀深度可达 0.15 ~ 0.3 mm，直接导致叶轮失效。 |
| 噪音与振动 | 气蚀引起的噪音等级可超过 75 dB（A 计权），是工业现场常见的投诉来源。 |
| 维修成本 | 气蚀造成的叶轮更换成本在 5000 ~ 20,000 元/台，若因堵塞或泄漏导致，成本则高达数十万元。 |
数据解读：气蚀的破坏具有“累积性”。看似微小的冲蚀（0.15mm）看似无害，但长期累积会改变叶轮的几何形状，导致效率下降，甚至引发“叶片振动”进而破坏叶轮平衡，造成整机报废。
气缚与气蚀的比较与防控策略
| 维度 | 气缚 (Air Binding) | 气蚀 (Cavitation) |
|---|---|---|
| 成因 | 液体中混有静止空气，压力低于饱和蒸汽压。 | 局部低压区液体汽化，气泡溃灭产生冲击波。 |
| 核心危害 | 流量停止，无法输送液体，设备损坏。 | 叶片冲蚀穿孔，振动噪音大，效率下降。 |
| 常见误区 | 误以为只要加水就能解决（需彻底排气）。 | 误以为流量减小即可避免（需控制入口压力）。 |
| 预防核心 | 排气（排尽空气，确保液体充满）。 | 防汽化（控制入口压力，优化设计，避免高速低压区）。 |
综合防控策略
1. 针对气缚的解决方案：
排气操作：在泵启动前，必须先排净吸入管路及设备内的空气，确保液体充满。
提升吸力：对于高液位场景，需适当降低泵的安装高度，或通过增加真空度来克服静压差。
设置气阀：在关键节点安装止回阀或气阀，利用其内部空气作为缓冲，防止液体完全充满管路导致气阻。
2. 针对气蚀的解决方案：
减少汽化区：确保吸入管路无堵塞，管径足够大以减少流速，降低局部雷诺数。
优化设计：降低叶轮转速，或采用多级串联泵（经过中间段提高压力后再吸入），避免单级泵在低压区产生大泡。
吸液阀技术：使用具备防气蚀功能的单向止回阀，控制进气量，防止液体倒灌带入空气。
材质升级：在腐蚀严重或易汽化区域，选用耐腐蚀材质（如 316L 不锈钢、哈氏合金）。
气缚与气蚀是流体机械领域“双刃剑”的两面。气缚导致的是动力的缺失，如同按下了流动的“暂停键”；而气蚀造成的则是结构的破坏，如同在流动的血管中注入了炸弹。
在工程实践中，唯有坚持“先排气、后启动”的原则，严格控制吸入口压力，并重视设备选型与结构设计，才能有效规避这两种风险。对于制造企业而言，预防气缚和气蚀不仅是降低故障率，更是保障设备全生命周期稳定运行的必由之路。
